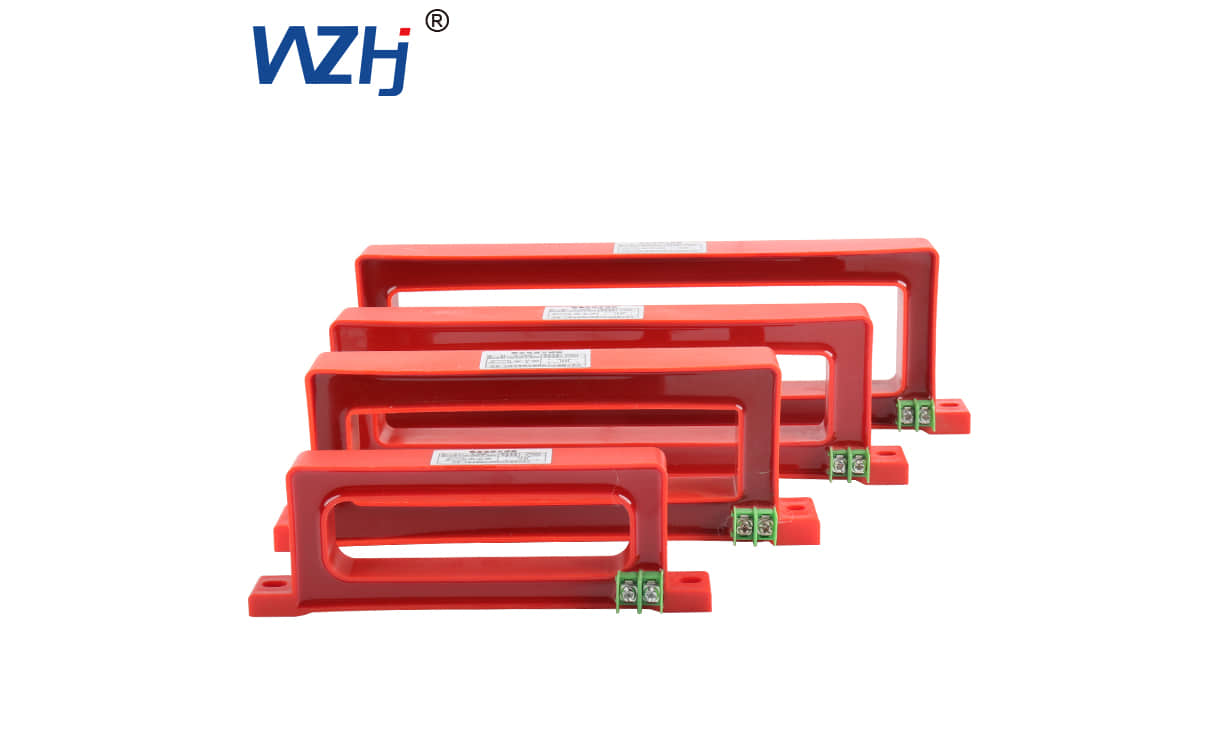

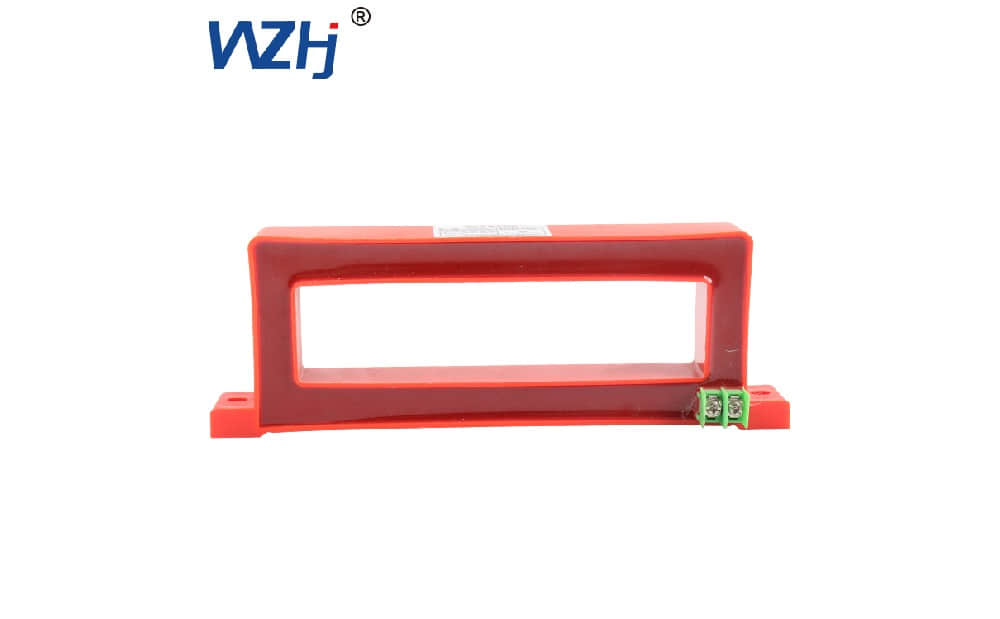

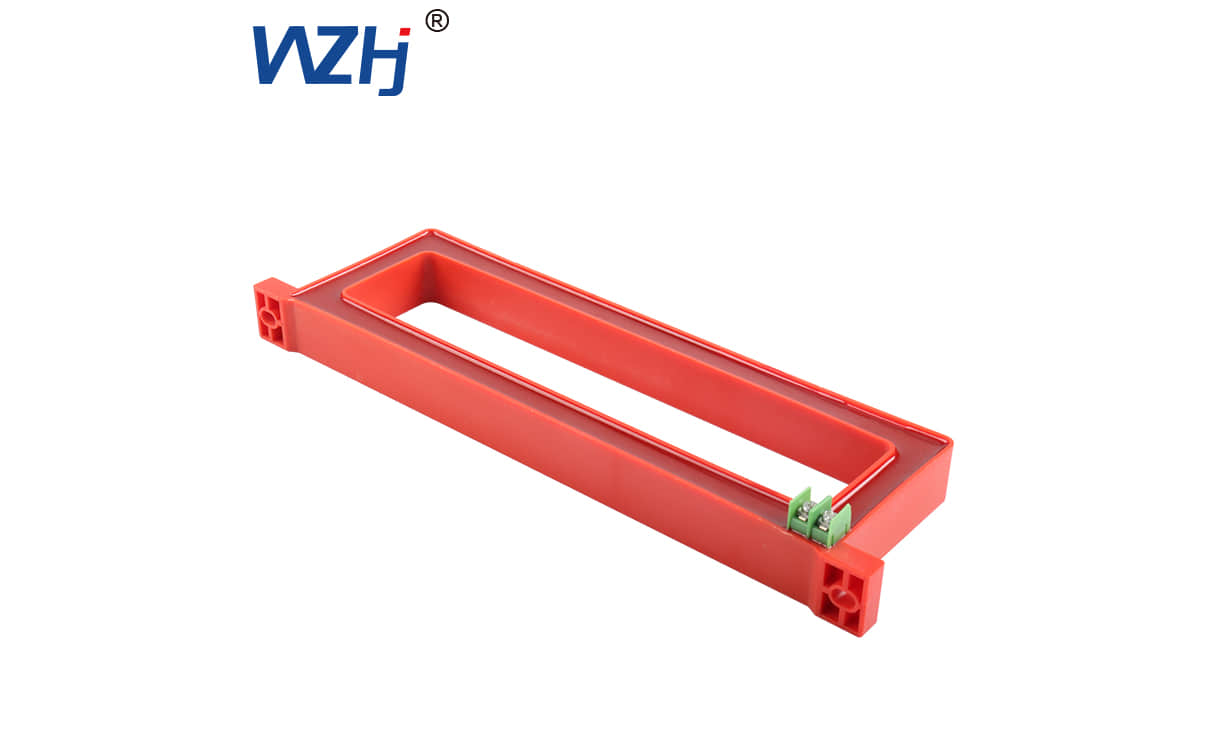

剩余電流互感器（Residual Current Transformer，簡稱RCT）是現代電力系統中一種非常重要的電氣設備，廣泛應用于電力保護、漏電保護、設備監測等領域。它的基本功能是監測電路中剩余電流的變化，并在發生漏電、短路等電流異常時及時切斷電源，以保障人身安全和設備的正常運行。
工作原理
剩余電流互感器的工作原理基于電流的“剩余”概念。通常，電力系統中的電流有一個“進出”平衡關系，即進入負載的電流與從負載流出的電流在數值和方向上是相等的。剩余電流互感器通過檢測電流的差異來工作，主要依靠其內部的鐵芯和電流互感器的組合。通過監測進入和離開負載的電流，RCT能夠識別電路中是否存在漏電或不平衡現象。
當電路中出現漏電現象時，進入負載的電流和從負載流出的電流不再相等，形成一個“剩余電流”。這個剩余電流通過互感器的二次線圈感應并轉化為電壓信號。如果剩余電流達到設定的閾值，互感器便會發出信號，觸發保護裝置，及時切斷電源，從而防止因漏電引起的電氣火災、電氣觸電等安全事故。
主要特性
高靈敏度：剩余電流互感器能夠精確檢測到非常微小的剩余電流，通?？梢赃_到毫安級別的漏電流，確保早期預警。
寬廣的適用范圍：無論是在住宅、商業、工業等不同領域，還是在低壓電力系統或高壓電力系統中，剩余電流互感器都能有效工作，提供可靠的電氣保護。
非接觸式檢測：RCT通過感應電流的變化來工作，不需要與電路直接接觸，因此避免了對電氣設備的損害，維護和安裝都非常方便。
保護靈敏：RCT能夠在電流出現微弱不平衡時快速反應，及時切斷電源，避免漏電電流繼續流通，減少安全隱患。
應用領域
