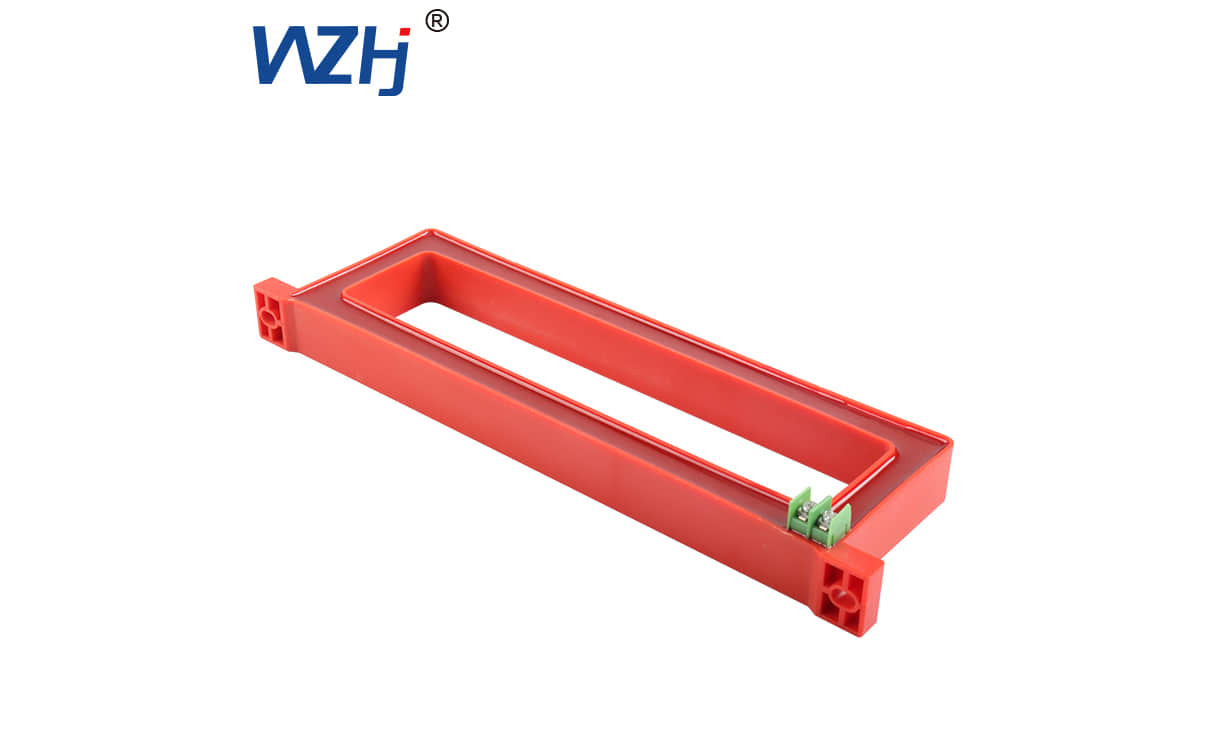

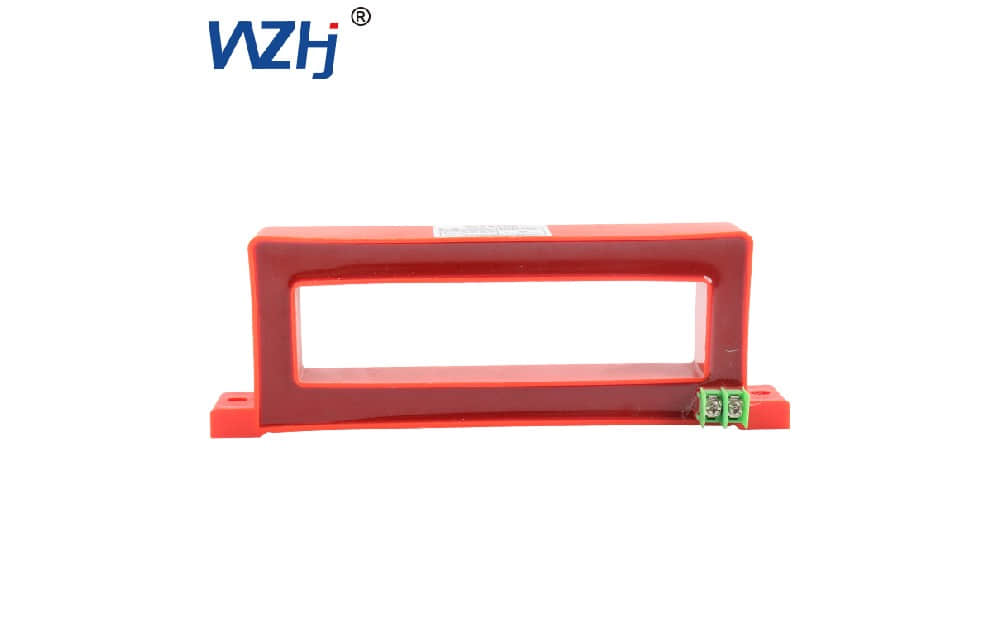

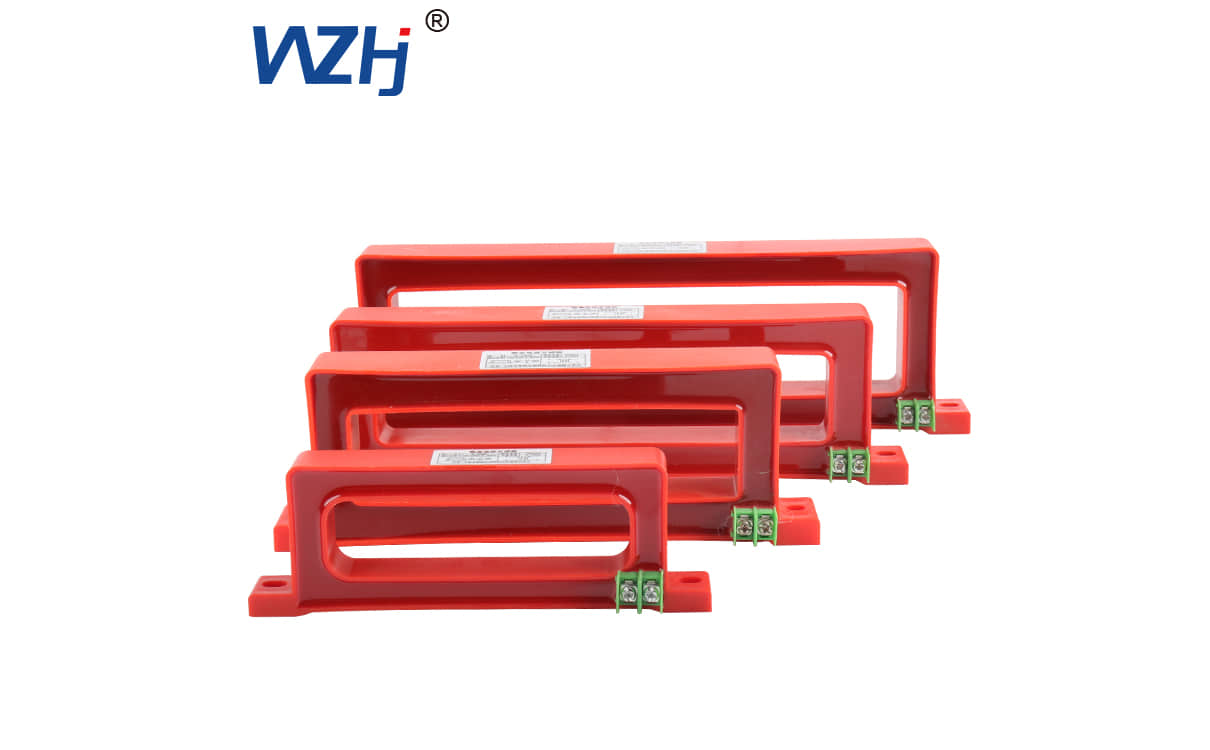

剩余電流互感器（Residual Current Transformer，簡稱RCT）是一種用于電力系統中，監測電流不平衡現象的電氣設備。它主要應用于保護電氣設備和人員免受電擊、電氣火災等危害，發揮著非常重要的作用。隨著現代電力系統的發展，剩余電流互感器的使用越來越廣泛，尤其在高樓建筑、工礦企業、住宅小區等場所，它是保證用電安全、預防電氣火災的重要設施。
一、工作原理
剩余電流互感器的核心工作原理是基于電流的不平衡現象。電力系統中，通常會有三相電流和零線電流組成。在正常情況下，三相電流和零線電流的合成應為零。如果系統中有漏電現象發生，如電線絕緣損壞或電器設備發生故障時，部分電流會流到地面，導致零線電流與三相電流之間產生不平衡。
剩余電流互感器通過感應這一不平衡電流，實時監測電流流動情況。一旦出現漏電，互感器中的磁芯會產生磁通變化，進而觸發保護裝置動作，斷開電源，防止漏電引發電氣火災或電擊事故。
二、應用領域
剩余電流互感器的應用范圍非常廣泛，主要包括以下幾個方面：
家庭電氣安全：在家庭中，電器設備頻繁使用，尤其是廚房和衛生間等潮濕環境，存在較大的漏電風險。安裝剩余電流互感器可以在漏電發生時自動斷電，有效避免因漏電造成的電擊事故。
工業電氣系統：在一些大型工業企業中，電力設施復雜，電流的變化較為頻繁，若不及時監控，很容易出現漏電現象。通過剩余電流互感器，可以實時監控電力系統的安全運行，防止設備損壞和人員受傷。
建筑電力系統：隨著建筑行業的快速發展，高樓大廈越來越多。建筑中的電力系統復雜，尤其是高層建筑中，一旦發生電氣火災，損失將會非常嚴重。剩余電流互感器能夠及時發現電氣故障，最大限度地避免災難的發生。
三、主要特點與優勢
剩余電流互感器相較于傳統的電流保護設備，具有許多顯著的優勢：
