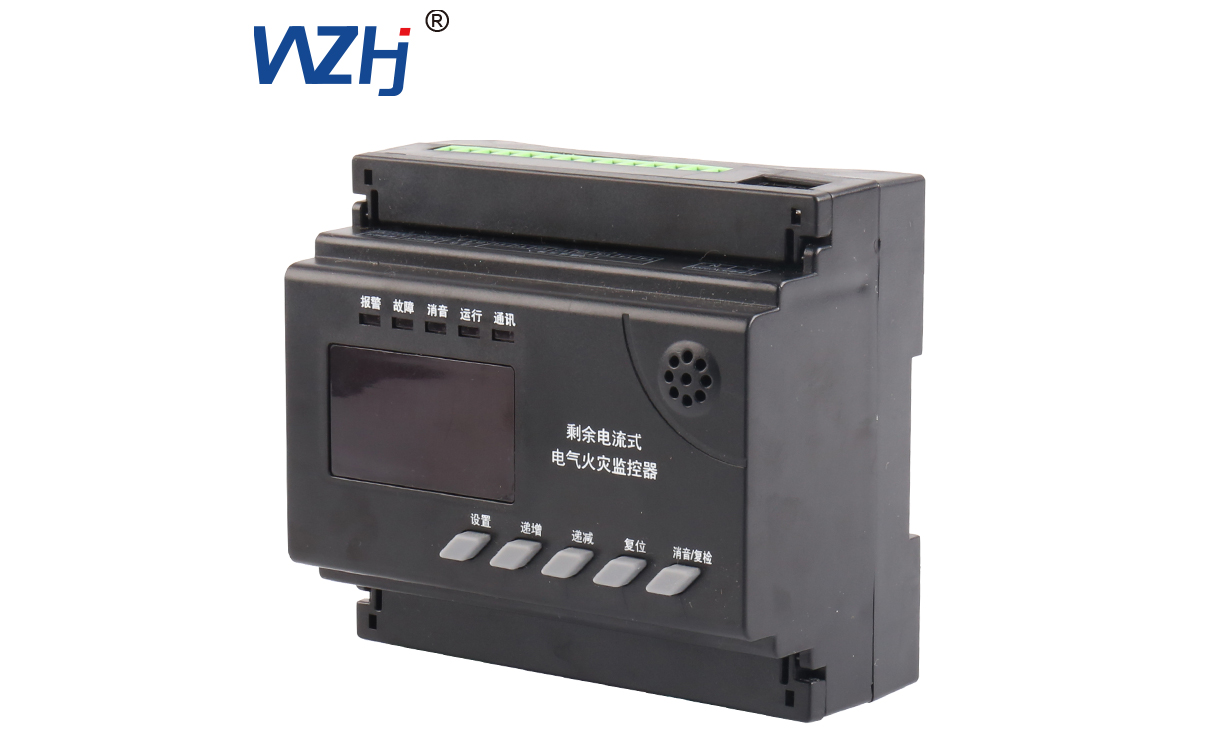

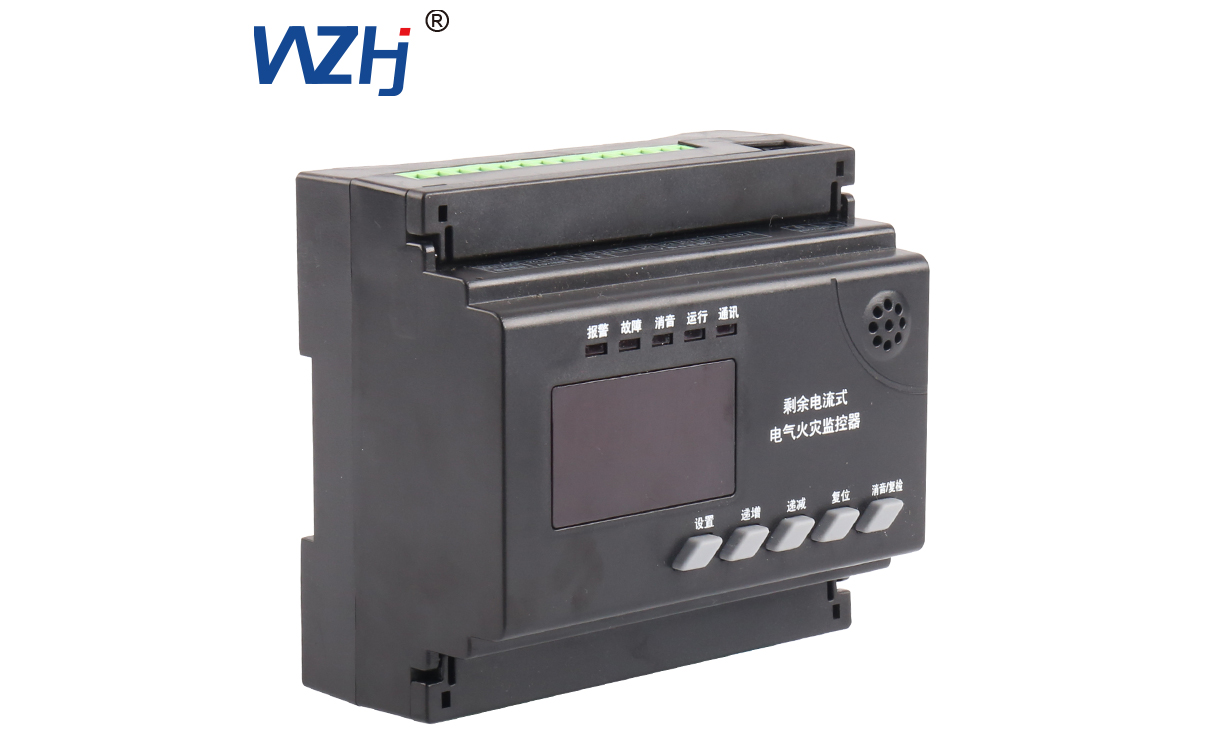

剩余電流式電氣火災監控探測器

概述

分體式剩余電流式電氣火災監控探測器集剩余電流檢測、報警、脫口、及485通訊/2總線等多種功能于一體、且具有智能化分析能力，是新型防火設備、當供電設備發生電氣事故時、探測控制器能發出聲光報警及時提醒工作人員檢查故障、排除可能發生的電氣隱患、防止事故發生。

分體式剩余電流式電氣火災監控探測器適用于小區樓房、醫院、圖書館、機房、集貿商場公眾文化娛樂場所、餐廳旅社、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電安全防火保護。但不適用于易燃易爆和強腐蝕性環境。

分體式剩余電流式電氣火災監控探測器既可以為相對獨立的用電區域保護而單獨安裝、也可以聯網組成電氣火災監控報警系統。

分體式剩余電流式電氣火災監控探測器執行國家標準GB14287.2-2014《剩余電流式電氣火災監控探測器》。

基本功能

1、實時監測

分體式剩余電流式電氣火災監控探測器能夠?qū)崿F(xiàn)時監測受控回路剩余電流。

2、報警保護功能

A、分體式剩余電流式電氣火災監控探測器能夠探測回路的剩余電流、如果有越限發出聲光信號報警、能在規定時間內切斷供電回路。

B、分體式剩余電流式電氣火災監控探測器能夠探測回路的溫度越限值，當有越限發出聲光信號報警、能在規定時間內切斷供電回路，（若不接溫度傳感器時不會發出斷路故障信號）。

C、對主電、備電短路或斷路時，有聲光報警功能，并能發出明顯不同的報警信號。

3、通訊功能

通訊方式：出廠前可選2總線通訊/485通訊，出廠后無法更改。

分體式剩余電流式電氣火災監控探測器配有2總線/485通訊接口。通過2總線/485通訊可以與監控設備主機進行組網通訊、實現遠程管理、維護和監控。

主要技術參數

1、額定工作電壓AC220V;

2、剩余電流越限報警、保護

①報警設定值：100mA-999mA(+5%)連續可調，步長為1mA;

②額定剩余動作電流：100mA-999mA連續可調；

③額定溫度動作值：20-100℃連續可調；

3、保護動作時間：1s-100s可調步長100ms;

4、警報聲響：>70db;

5、報警脫口輸出：開關型、觸點容AC250V/3A;

6、消防輸入DC24V;

7、通訊方式：與上位機2總線/485通訊<1km,手拉手的接線方式，事件信息主動上報

8、使用環境條件

(1)環境溫度：-20℃~+40℃

(2)相對濕度：10%-90%

(3)海拔高度：不超過3000m

(4)使用場所：具防雨設施

參數設置

按鍵說明：

1.“設置”：運行狀態時長按為設置，設置狀態時短按則進入下一設置項，循環顯示以下參數：

①漏電動作值L-300;

②故障使能E-0:0為關閉繼電器動作，

1為開啟繼電器動作；

2為開斷繼電器動作；

③溫度動作值C-OF℉；

④通信地址D-2;

⑤設置密碼P-0

2.“加/消音”：運行狀態時，消音；設置狀態時，遞增數據，長按快速遞增

3.“減/自檢”：運行狀態時，自檢；設置狀態時，遞減數據，長按快速遞減

4.“復位”：運行狀態時，復位；設置狀態時，退出設置并保存。

5.“加”“減”：同時按下，進入數據校準。

6.按“設置”：進行查詢每一路漏電數據。

設置說明：

進入設置后，顯示P0.0.0.0.,表示輸入密碼狀態，按加減輸入密碼。初始普通密碼為0（可設置）。

參數設置時注意：

①漏電動作值如果設置為0則關閉報警功能，顯示L-OFF

②溫度動作值如果設置為0則關閉溫度功能，顯示C-OFF

③按復位鍵退出設置時，聽到短暫的蜂鳴器聲音表示保存成功，否則未保存

正常運行顯示說明：

1.數碼管顯示X-000表示第X路的漏電值，X范圍為1-16，如果該回路報警時，第一位數碼管會閃爍。

安裝說明

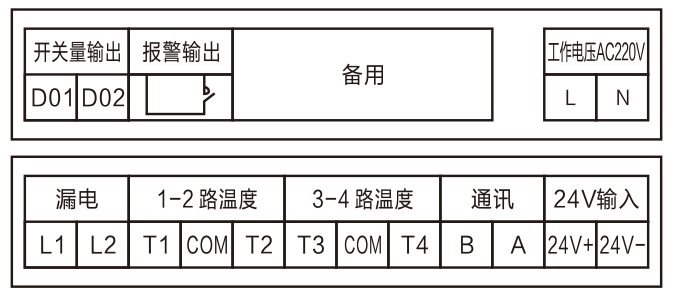

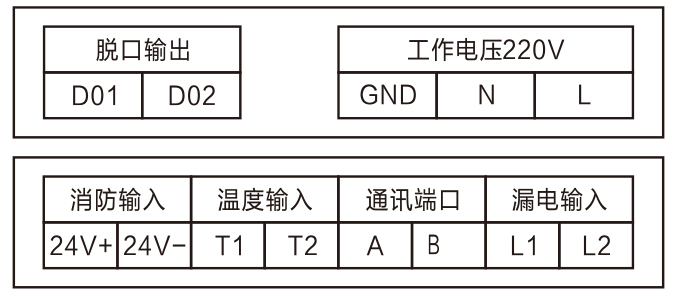

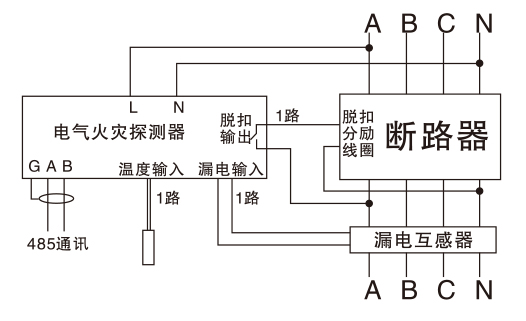

2、產品類型及接線端子說明：

A型監控器(1路漏電、1路脫扣、4路溫度)

A-1型監控器(1路漏電、1路脫扣、1路溫度)

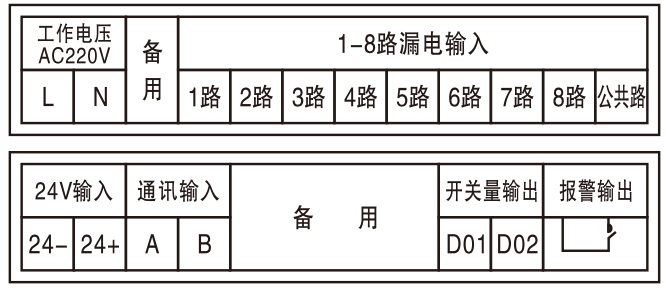

B型監控器(8路漏電、1路脫扣)

注：B型監控器如果開啟了溫度功能時，第8路顯示為溫度值（出廠默認無溫度功能）

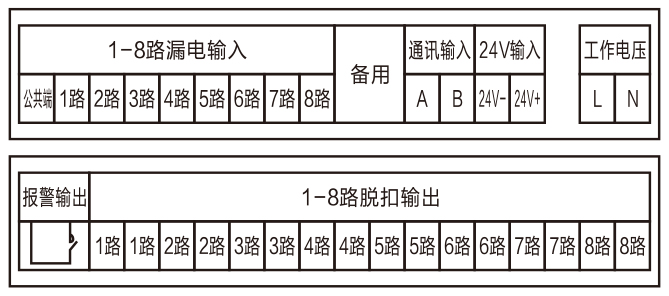

C型監控器(8路漏電、8路脫扣)

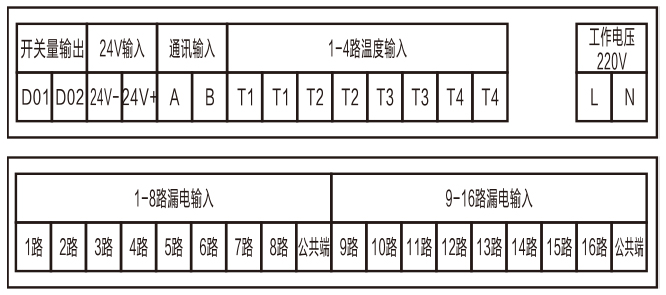

D型監控器(16路漏電、1路脫扣、4路溫度)

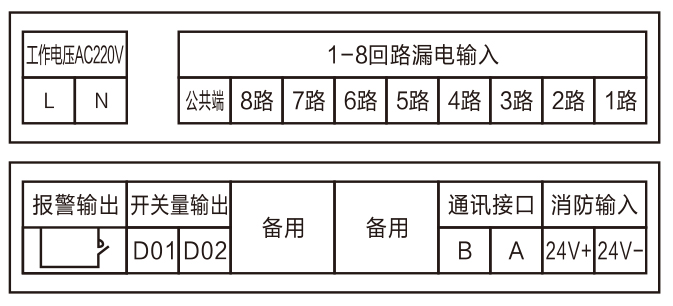

E型監控器(8路漏電、1路脫扣)

3、分體式剩余電流式電氣火災監控探測器必須停電安裝，嚴禁帶電操作接線端子。

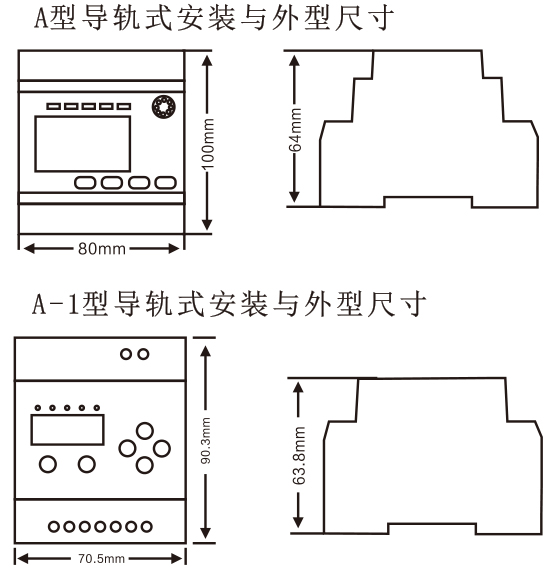

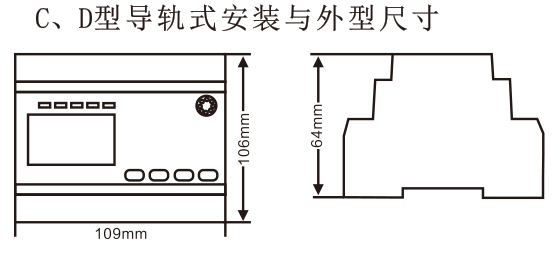

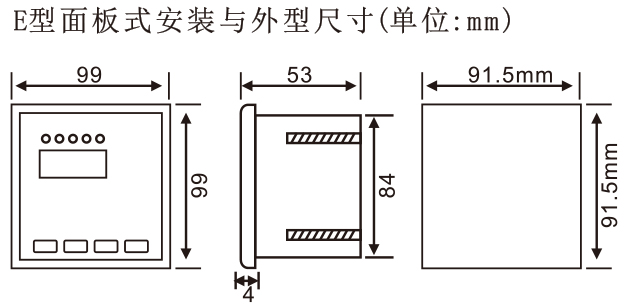

安裝尺寸

通訊組網說明

1、通訊傳輸線路：傳輸介質；通訊距離小于300m可采用雙絞線，推薦使用屏蔽雙絞線或光纖等；按消防管理要求敷設。

2、輔助材料；總線短路隔離（宜設置），中繼器、分之器；具體可施工現場配置。

注意事項

1、報警發生時，報警燈亮、表明電路發生漏電并超越設定值、判斷故障位置，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使探測器恢復正常工作狀態。

2、每次故障處理后，應對發生故障的時間、燈型及處理方式等內容進行記錄，以便以后查詢。

3、未經本公司同意，任何人員不得拆開探測器或進行維修。

4、按國家標準GB14287.3規定，本裝置的工作年限為六年，局時應予以更換。

5、分體式剩余電流式電氣火災監控探測器應在其主要技術特性下工作，探測器屬于精密儀器儀表類，應避免沖擊，碰撞，嚴禁雨水淋濕。
